◆SOLIDWORKS Composer概述

SOLIDWORKS Composer 是一种3D工具，它可以重用3D工程数据来创建图形内容，用于在技术交流中解释流程和步骤。此内容包括制造装配说明、产品手册、安装说明、服务手册、培训材料、营销宣传册和销售投标书。

◆SOLIDWORKS  Composer优势

1）可在设计过程早期开始文档制作并在设计发生更改时快速更新文档。

2）创建交互式3D内容，任何用户都可以使用免费的SOLIDWORKS Composer Player进行查看。

3）在培训材料中添加交互式图形。

4）为演示文稿和宣传册创建具有3D外观的高分辨率阴影渲染效果。

5）通过Web模板快速发布复杂产品详细信息。

◆SOLIDWORKS  Composer 6个使用最广泛和最重要的功能：

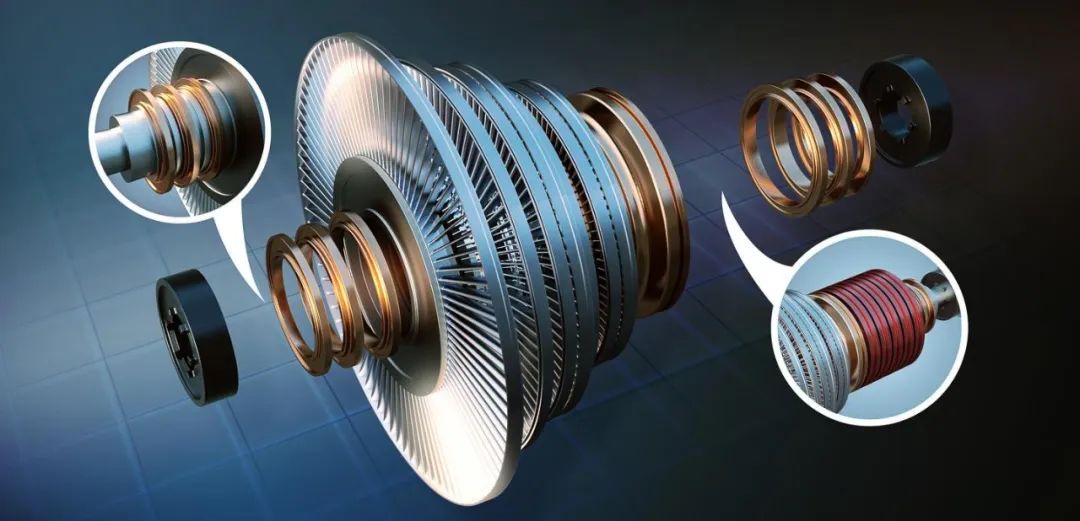

Composer中的分解视图：

分解视图可以在SOLIDWORKS Composer中创建，并且在尝试显示装配体中使用的所有组件时，或是显示如何组装、拆卸和修复装配体时，非常有用。分解的视图也可以用于其它目的，例如销售团队展示设计。

在Composer中展示技术插图：

由于对矢量图形进行缩放不会使得图形失真，因此在将图形插入其它文档（如PDF或Word文档）的时候就非常有用。矢量图形还提供以营销为目的的干净并且专业的外观。

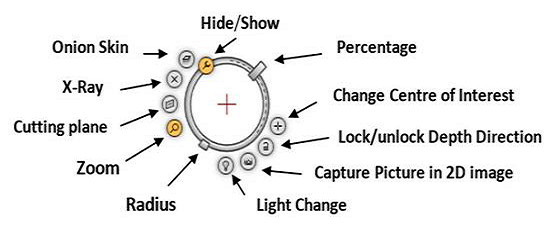

Digger工具介绍：

Digger工具是SOLIDWORKS Composer中的一项专利技术，它允许您放大部件的任意一部分，创建详细视图，并使参考主体消失，以便可以看到内部的组件或机械结构。

通过使用Digger工具，用户可以轻松的创建组件内部装配体的详细视图，而不必手工隐藏组件。此外，该工具还能更好地理解参与者和装配体，它能够放大任何部分或装配体的任何指定的部分。

在Composer中创建一个动画：

动画可以提供一个补充性的可视化表达，如何组装，拆分，并显示和添加零部件的顺序。爆炸视图的动画是非常值得称赞的，它能够帮助制造商和组装人员精确的理解装配体是如何组合在一起的。

动画也可以做为一个强大的营销工具，因为他们可以展示设计的复杂性以及最终产品的精致程度。

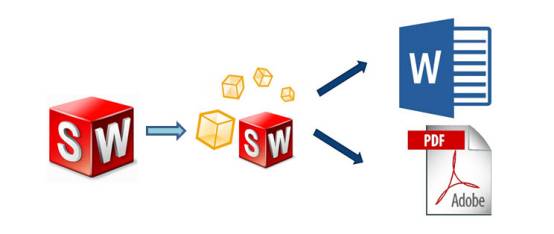

利用Composer进行出版：

能够将SOLIDWORKS Composer的文件合并到Word文档或PDF中，这样可以更加灵活的与制造商和组装人员共享信息。即使用户没有在其计算机上下载SOLIDWORKS Composer，将SMG文件合并到Word文档或PDF中也是使用Composer文件进行高效沟通的一种方式。

更新Composer文件：

通常的做法是更新零件和装配体，但是在SOLIDWORKS Composer文件中，很难进行实质的设计更改，因为它不是本机的SOLIDWORKS CAD软件。

但是，更新SOLIDWORKS Composer中的零件或者装配体是很简单的。你所要做的就是选择组件，然后选择“更新”。这减轻了需要更新SOLIDWORKS外部所有内容的头痛之处。
